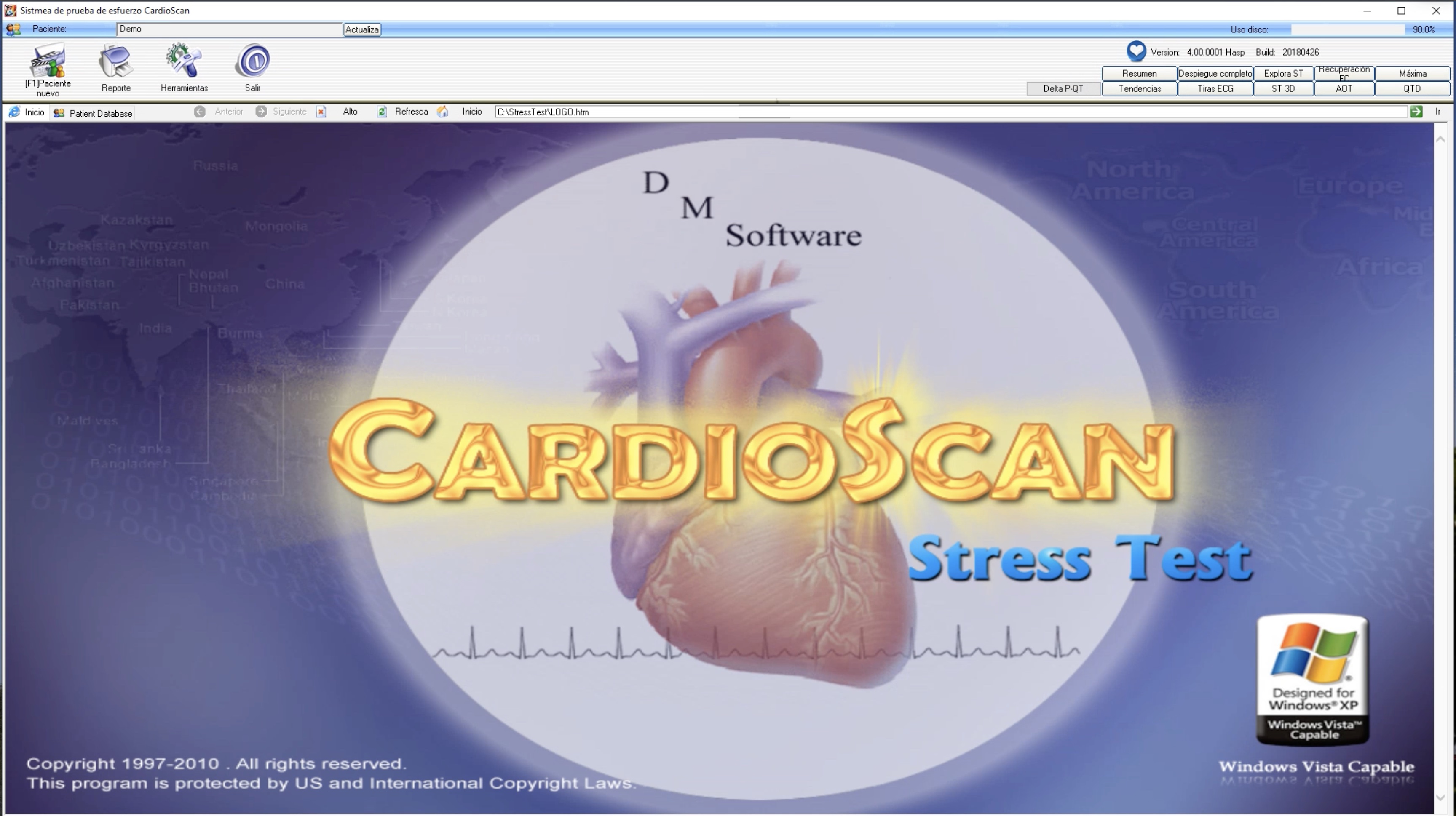

Software ECG reposo y esfuerzo CardioScan®
El software para ECG de esfuerzo en versión 4.00.0001a tiene estas funciones
- Cuenta con programa de filtro para eliminar la apariencia con picos en el trazo del ECG (anti-aliasing). Además del filtro ADS que garantiza una línea base estable y trazos ECG limpios.
- Protocolo de prueba de esfuerzo flexible, el médico puede seleccionar el control de la caminadora siguiendo el protocolo seleccionado o pasando a modo manual donde puede fijar la velocidad e inclinación.
- Después de realizar la prueba, el operador puede analizar el ECG y eliminar artefactos en la pantalla de despliegue completo con lo que se garantiza un análisis del ST preciso.
- Cuenta con una función de análisis de arritmia automático, en el cual la arritmia se identifica y etiqueta automáticamente, los episodios de arritmias no se tienen en cuenta para el análisis del ST.
- Función despliegue completo, donde se muestra el trazo del ECG de la prueba, donde el operador puede revisar el ECG sin procesar y se muestran las arritmias y artefactos en diferentes colores, también el operador puede editar cualquier latido para etiquetarlo manualmente sea arritmia o artefacto y al terminar esta edición el software calcula de nuevo el ST.
- Los marcadores de ST son ajustables, al iniciar la adquisición de datos ECG el operador puede ajustar manualmente cualquier punto de medición del ST, de acuerdo a la variación de la frecuencia cardíaca. Si algunas derivaciones no son adecuadas para el análisis del ST se pueden inhabilitar.
- El software guarda los datos ECG en bruto de toda la prueba de esfuerzo, después el operador puede editar y analizar los datos ECG.
- El operador puede revisar y reproducir trazos ECG anteriores al momento de estar realizando la prueba lo que es conveniente para comparar las diferentes etapas.
- El software incluye una amplia variedad de protocolos clásicos, el operador puede modificar los existentes o crear nuevos y guardarlos en la base de datos.
- Los reportes impresos y el trazo ECG se pueden transferir a un servidor y se pueden compartir electrónicamente, se pueden generar en PDF y ser enviados por correo electrónico.
- Se puede usar papel milimétrico en hoja carta y se puede imprimir el ECG más rápido y usar menos tinta cuando se selecciona “Sin cuadrícula” en el menú de configuración de la impresión.
- Impresión en tiempo real y los informes se pueden imprimir en color.
- Se pueden generar datos en formato ASCII para su posterior estudio y programación. La salida es compatible con el formato ASCII, GDT, HL7 y Dicom. Permite visualizar en la pantalla principal del software el complejo del ECG promedio, además de la superposición del ECG de referencia, muestra en pantalla 1, 3, 6 o 12 derivaciones. Impresión instantánea del ECG o marca de los eventos para revisión posterior.
- Muestra los METs. Permite la captura de la presión arterial, se puede programar para que el software la solicite en cada etapa según el protocolo.
El software para ECG de reposo tiene estas funciones
- Es un software para ECG de reposo de 12 derivaciones con interpretación.
- Análisis de QT y QTd visualizando las marcas de las medidas de todos los complejos QRS.
- Análisis FCG (Frequency CAD Gram) el cuarl permite la evaluación de isquemias y enfermedades de las arterias coronarias con la toma de un ECG de reposo de 90s sin analizar el segmento ST.
- Análisis de variabilidad de la frecuencia cardiaca por medio de monitoreo del ECG por varias horas que incluye reporte de caos ventricular
- Análisis de arritmias, ST y pausa en todos los complejos hasta 90 s de adquisición de la señal.
- Gráficos de ST en 3D.
- Análisis de alternancia de la onda (TWA).
- Vetocardiografia dinámica, permitiendo la visualización de los VCG de los 3 planos para todo los complejos QRS.
Permite la visualización individual de los planos del VCG con posibilidad de reproducir la formación de los lazos del VCG.
Vectocardiografia en 3D
- ECG de alta frecuencia.
Para ver más pantallas de la prueba de esfuerzo
Advertencias
Sólo baje esta versión si Usted tiene la nueva llave HASP® (ver imagen) con etiqueta RLST. Para obtener información de cómo actualizar envíenos un correo: alfonso @ nafarrate.com.
Para uso exclusivo de personal médico capacitado.
Se recomienda instalar en una computadora nueva con Windows® 11. Se puede instalar en otras versiones de Windows® (10). Es requisito indispensable que el procesador sea Intel®.
Se recomienda ampliamente que esta PC se use exclusivamente para la prueba de esfuerzo. De esta manera se prolonga la vida del sistema operativo windows®.
Pida el producto como: Prueba de esfuerzo DMS CardioScan Sistema de Adquisicion de ECG Bluetooth de 12 Derivaciones Windows licencia llave USB. Clave: DMS300-BTT01/DMS300-BTR01 (DMSRLST-2BRT).
Requisitos del sistema
- Sistema operativo Windows® 10, 11 o 12 (64 bits), Windows® 8 (32 o 64 bits). El Windows debe contar con los últimos parches. Se recomienda la versión Pro.
- Es indispensable que el procesador sea Intel. Si usted instala en una máquina virtual dentro de una mac es obligatorio que la mac tenga procesador Intel.
- CPU velocidad mayor de 2 GHz.
- Espacio libre en disco duro de al menos 40Gb.
- Memoria RAM de al menos 4 GB.
- Resolución del monitor de 1024 x 768 o mayor.
- Al menos tres puertos USB libres. Uno para el ECG del paciente via el bluetooth, el otro para la llave de seguridad HASP®, licencia de uso del software, y el último para controlar la caminadora.
- Una impresora compatible con Windows ya instalada. Se recomienda laser en color o blanco y negro.
- Los programas de antivuris deben estar apagdos o no instalados.
- Opcional: Un lector de CD o una conexión a internet para descargar el software.
Modelo de transmisión Bluetooth DMS300-BTT-01BTR-01
- Metodo de transmisión y recepcion digital
- Frecuencia de transmisión y recepción 2.4 G Hz
- Distancia de trabajo 25m visible
- Voltaje transmisor 6v, receptor 5 v.
- Frecuencia de muestreo <=4096Hz
- Resolución de la muestra 12 bit.
- Derivaciones 12 derivaciones estándar.
- Corriente de entrada del circuito <=0.1µA
- Impedancia de entrada >= 5MOms
- Nivel de ruido electrico <=15µVp-p
- Sensibilidad estándar 10mm/v +-5%
- Voltaje anti plarización: si se añade voltaje de polarización ±300mV DC, el cambio en sensibilidad no es mayor de ±5%; CMRR: ≥60 dB
- Respuesta de frecuencia: 0.5 -150 Hz（+0.4 dB, -3.0 dB
- Función de baja frecuencia: la constante de tiempo no es menor de 3.2s.
- Estabildiad: cuando la fuente de poder tiene un cambio transiente de 10%, la desviación de la línea baase no es mayor del ±5%. El error de sensibilidad de respuesta no es mayor que ±5%. Filtro de 50Hz: ≥20dB
- Tipo de seguridad del equipo: El equipo ECG caja para adquirir el ECG es clase II, tipo-BF; el equipo de transmisión ECG por blue-tooth es tipo-BF con energia interna. El equipo caja repector ECG es clase II tipo B.
- Ambiente de trabajo:
- Temperatura: 10 - 30℃
- Humedad relativa: ≤70%
- Presión atmosférica: 860 - 1060hPa
- Ambiente de almacenamieneto:
- Temperatura: -20 - 55℃
- Humedad relativa: ≤93%
- Presión atmosférica: 500 - 1060hPa

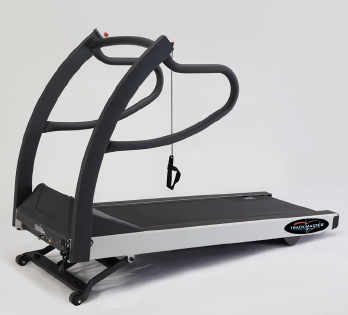

Caminadora TrackMaster TMX428
- Silencioso motor de 4 HP.
- Elevación silenciosa y suave por su sistema linear.
- Confianza para el paciente al estar a pocos centímetros del suelo, la altura es de sólo 18 cm.
- Comodidad para el paciente al tener un amplio espacio para correr de 56 x 160 cm.
- Seguridad para el paciente por los barandales sólidos.
- La cinta cueneta con el sistema MasterTrack(r) patentado que mantiene siempre alineada la cinta.
- Velociad y elevaicón autocalibradas excepcinalmnete exacto.
- Visible botón de paro de emergencia, además de cordón de seguridad en la muñeca del paciente.
- Requiere un mínimo mantenimiento.
- Capacidad, máximo peso del usuario de 227 kg.
- Plataforma para correr amortiguante y reversible.
- Espacio mínimo para su uso 84 x 199 cm.
- Requiere instalación eléctirca dedicada de 20A, 110V, 50/60Hz.
- Velocidad autocalibrada: incio cero, 0.16 - 19 kph.
- Elevación autocalibrada: de 0 a 25%.
- Fabricada en Estados Unidos desde 1983. Cumple con la ISO 9001.
Instalación del software
01 Instalar la llave de seguridad
- Quitar toda llave de seguridad conectada a la computadora.
- Se debe bajar el ejecutable (01_HASPUserSetup_08.exe) con el controlador más reciente de la llave de seguridad.
- Ejecutar este instalador en la computadora donde se va a instalar el ECG CardioScan.
- En el proceso de instalación, en las ventanas que aparezcan hacer clic en siguiente, o sí, siempre de forma afirmativa hasta que se termine el proceso de instalación del controlador.
- Coloque la llave de seguridad HASP y siga las instrucciones que aparezcan en la ventana. Espere hasta que el sistema diga "su dispositivo está listo para usarse". Luego de ello la llave, licencia de uso del software, debe quedar instalada y lista para usarse.
02 Para instalar el programa reposo
- Se debe bajar el 02_Resting12Lead20140122hasp.exe.
- De clic en Guardar.
- Correrlo en la computadora donde se instalará el ECG Reposo CardioScan. Solicite el password con su proveedor.
- Dé clic en siguiente y al finalizar el software de reposo estará instalado.
03 Para instalar el idioma Español
- Se debe bajar el archivo ecg.zip.
- Descomprimir el archivo.
- Copiar todos los archivos descompresos a la carpeta (estos deben sobreescribir lo que hay en la pc):
- C:\Resting12ECG\
- de su computadora donde se ha instalado el programam de reposo.
- Hacer doble clic en icono Resting12-lead ECG que se encuentra en el escritorio de su PC.
- En la parte superior hay un botón que dice actualizar, dar clic alli y luego a aceptar en la ventanta que aparece.
- Es necesario configurar el puerto COM donde esta el cable de paciente:
- En administrador de dispositivos de windows determine en qué puerto COM se encuentra el cable de paciente.
- En el cardioscan resting ecg Herramientas/Ajustes/Procesar Señal, alli dice Seleccionar puerto com, y debemos seleccionar el puerto com numero acuerdo a lo que vimos en el paso anterior.
04 Para instalar el programa de esfuerzo
- Se debe bajar el 04_ST20180426Hasp.exe.
- Correrlo en la computadora donde se instalará el ECG Esfuerzo CardioScan. Solicite el password con su proveedor.
- Dé clic en siguiente y al finalizar el software de esfuezo estará instalado.
05 Para instalar el idioma Español
- Se debe bajar el archivo idioma_tread.zip.
- Descomprimir el archivo.
- Copiar todos los archivos descompresos a la carpeta (estos archivos deben sobreescribir lo que hay en la pc):
- C:\StressTest\
- De su computadora donde se ha instalado el programam de reposo.
- Hacer doble clic en icono Stress Test 4.0 que se encuentra en el escritorio de su PC.
- En la parte superio hay un botón que dice actualiza, dar clic alli y luego a aceptar en la ventanta que aparece.
- Es necesario configurar el puerto COM donde esta el cable de paciente
y la caminadora
- En administrador de dispositivos de windows determine en qué puerto COM se encuentra el cable de paciente y la caminadora
- En el cardioscan StressTest 4.0 de clic en Herramientas/Ajustes sistema.
- Aparece un recuadro de opciones de clic en el botón de la parte inferior que dice Ajustes perfil.
- Aparece una venta con pestañas de opciones clic en la que dice Dispositivos/GDT
- Alli está la opción de Ajustes puerto com del lado derecho, slecciona el puerto para Muestra del ECG y para Caminadora, de acuerdo a lo que vio en el administrador de windows.
00 Para instalar el controloador del receptor bluetooth modelo DMS300-BTR en Windows a 64 bits
- Bajar DMS300-BTR.exe en la computadora donde se va a instalar el sistema CardioScan ECG.
- Correr este programa, se instalarán los controladores necesario para el dispositivo DMS300-BTR
- Conecte el cable USB del dispositivo a un puerto libre de la computadora.
- Podrá utiliar el CardioScan ECG.
- Bajar x64.zip
00 Para instalar el controloador del receptor bluetooth modelo DMS300-BTR en Windows XP
- Nota: Windows XP ya no tiene soporte por parte de Microsoft, se recimienda acutalizar la computadora.
- Bajar DMS300-BTR.zip en la computadora donde se va a instalar el sistema CardioScan ECG.
- En la carpeta descomprimiada DMS300-BTR se encuentran los controladores.
- Conecte el cable USB del dispositivo a un puerto libre de la computadora.
- Indique la ubicación de los controladores seleccionando la carpeta anterior.
- Espere a que se insalen correctamente.
- Podrá utiliar el CardioScan ECG.
03b Instalar controlador ECG Acquisition Box S3-BP
- Sólo siga este paso si tiene, para la toma del ECG una caja modelo S3-BP.
- Este sólo funciona en a 32 bits.
- Bajar el archvio 3S-BP_64bit.zip
- Copiar la carpeta windows (todos los archivos) descomprimidos al C: (directorio raíz) como usuario admisistrador.
- Conectar el equipo al puerto USB. Se debe instalar correctamente.
|
